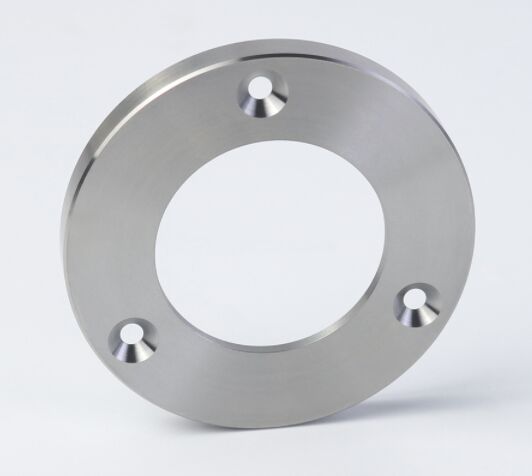

คู่มือฉบับสมบูรณ์เกี่ยวกับการกลึง CNC และการรักษาขอบแบบไร้เสี้ยนสำหรับชิ้นส่วนสแตนเลส

การตัดเฉือนชิ้นส่วนเหล็กสแตนเลสให้มีผิวสำเร็จที่ไร้ตำหนิและไร้ครีบถือเป็นหนึ่งในความท้าทายที่ท้าทายที่สุดในการผลิตที่มีความเที่ยงตรง เมื่อส่วนประกอบถูกกำหนดไว้สำหรับอุปกรณ์ทางการแพทย์ เครื่องจักรแปรรูปอาหาร หรือผลิตภัณฑ์อุปโภคบริโภคระดับไฮเอนด์ เศษเสี้ยนไม่ได้เป็นเพียงข้อบกพร่องด้านความสวยงามเท่านั้น แต่ยังเป็นความล้มเหลวในการทำงานอีกด้วย พวกมันลดความสมบูรณ์ของซีล สร้างที่กักเก็บแบคทีเรีย ทำให้เกิดปัญหาในการประกอบ และก่อให้เกิดความเสี่ยงด้านความปลอดภัยต่อผู้ใช้

คู่มือนี้ให้รายละเอียดขั้นตอนการทำงานตั้งแต่การเตรียมวัสดุไปจนถึงการรักษาคมตัดขั้นสุดท้าย โดยพิจารณาจากประสบการณ์หลายปีในโรงงานที่ผลิตเหล็กสเตนเลส 304 และ 316L เป็นหลัก เราจะก้าวไปไกลกว่าทฤษฎีเพื่อมุ่งเน้นไปที่ขั้นตอนและข้อมูลที่สามารถนำไปปฏิบัติได้จริงซึ่งรับประกันความสำเร็จ

1. ความท้าทายหลัก: ทำไมสแตนเลสถึงสร้างครีบ

ครีบก่อตัวขึ้นเนื่องจากเหล็กกล้าไร้สนิม โดยเฉพาะ 304/316 มีความแข็งและเหนียว ในระหว่างการตัด แทนที่จะตัดอย่างหมดจด วัสดุจะเสียรูปและฉีกขาดที่จุดทางออกของเครื่องมือ ลักษณะพิเศษของการแข็งตัวของเหล็กสแตนเลสทำให้สิ่งนี้รุนแรงขึ้น ทำให้เกิดเศษครีบที่แข็งกว่าวัสดุฐานและยากต่อการขจัดออก

การสังเกตอย่างมีวิจารณญาณ: ในการติดตามการผลิตของเรา เราพบว่ากว่า 70% ของการทำงานซ้ำที่เกี่ยวข้องกับเสี้ยนนั้นเกิดจากการใช้เครื่องมือที่ทื่อหรือการใช้อัตราป้อน/ความเร็วที่ไม่เหมาะสม เครื่องมือคมพร้อมกรรไกรพารามิเตอร์ที่ถูกต้อง น้ำตาเครื่องมือทื่อ

2. ขั้นตอนการผลิตทีละขั้นตอนสำหรับชิ้นส่วนที่ไม่มีเศษเสี้ยน

การได้ขอบที่ไร้เสี้ยนอย่างแท้จริงไม่ใช่ปาฏิหาริย์ในขั้นตอนเดียว เป็นกระบวนการที่ออกแบบมาเพื่อความสำเร็จตั้งแต่การตัดครั้งแรก

2.1 การกลึง CNC: การตัดครั้งแรกเป็นสิ่งสำคัญที่สุด

การกลึงมักเป็นกระบวนการหลักสำหรับชิ้นส่วนสแตนเลสทรงกระบอกหรือแบบหมุน การตั้งค่าอย่างถูกต้องที่นี่จะช่วยลดงานลบคมดาวน์สตรีมให้เหลือน้อยที่สุด

การใช้เครื่องมือและกลยุทธ์ด้านพารามิเตอร์เพื่อสร้างเสี้ยนน้อยที่สุด

• แทรกเรขาคณิต:ใช้เม็ดมีดมุมบวกที่มีความคมและมีคมตัดผิวสำเร็จโดยเฉพาะ (เช่น รูปทรงไวเปอร์เพื่อให้ผิวสำเร็จเรียบเนียนยิ่งขึ้น) สำหรับการกลึงเกลียวและการกลึงร่อง ตรวจสอบให้แน่ใจว่าเม็ดมีดมีรัศมีหรือการลบมุมในตัว เพื่อให้คมตัดควบคุมได้ ไม่เป็นเสี้ยนคมหรือขาด

• น้ำยาหล่อเย็น:ระบบจ่ายน้ำหล่อเย็นภายในเครื่องมือแรงดันสูงไม่สามารถต่อรองได้ ช่วยให้การตัดเย็นลง ชะล้างเศษ และป้องกันการสะสมของคมตัดบนเม็ดมีด ซึ่งเป็นสาเหตุหลักของการเกิดครีบ

• พารามิเตอร์การกลึงที่ทดสอบโดยร้านค้าสำหรับ 316L:

  • เสร็จสิ้นการกลึง:ความเร็ว: 150-220 SFM | ฟีด: 0.003-0.006 ipr | ความลึกของการตัด: 0.005-0.010"

  • การกลึงตัด/การเซาะร่อง:ใช้ความเร็วที่ช้าลงและการป้อนที่สม่ำเสมอและไม่สะดุด การหยุดตัดจะทำให้ได้เศษเสี้ยนขนาดใหญ่

• กฎทอง: รักษาแรงดันเครื่องมือให้คงที่ตั้งโปรแกรมอัตราการป้อนให้สม่ำเสมอจนสุดการตัด การชะลอตัวลงเมื่อเครื่องมือออกจะทำให้วัสดุดันออกและเกิดเศษเสี้ยน

2.2 การลบคมเชิงรุกระหว่างการตัดเฉือน CNC

การลบคมที่มีประสิทธิภาพสูงสุดจะเกิดขึ้นบนเครื่อง CNC ทันทีหลังจากสร้างคุณสมบัตินี้

การขัดลบคมเครื่องมือแบบสด (บนเครื่องกลึง CNC ที่มีความสามารถในการกัด)

• เทคนิค:ใช้เฟืองหมุนความเร็วสูงขนาดเล็กหรือเครื่องมือลบมุมโดยเฉพาะในสถานีเครื่องมือที่ทำงานอยู่

• กระบวนการ:หลังจากหมุนรูหรือหน้าตัด เครื่องจะกำหนดดัชนีเครื่องมือลบคมโดยอัตโนมัติ และดำเนินการลบคมที่แม่นยำ (เช่น ลบมุม 0.1 มม. x 45°) บนขอบคมทั้งหมด วิธีนี้จะลบเสี้ยนทางออกทันที

• จุดข้อมูล:การใช้การลบคมในวงจรช่วยลดเวลาในการจัดการแบบแมนนวลหลังการประมวลผลของเราลงกว่า 40% สำหรับตัววาล์วที่ซับซ้อน

เครื่องมือลบมุมด้านหลังและควบคุมขอบ

• สำหรับรูทะลุ ให้ระบุเครื่องมือลบมุมด้านหลังที่จะตัดลบมุมที่ด้านทางออกของรูขณะที่สว่านถอยกลับ

• ใช้"ไร้เสี้ยน"หรือ"ตัดราคา"เม็ดมีดที่ออกแบบมาสำหรับการกลึงตัด ซึ่งสร้างรูปทรงของขอบขณะตัด

2.3 การรักษาขอบหลังกระบวนการสำหรับเกรดทางการแพทย์และอาหาร

เมื่อต้องการคุณภาพคมตัดที่สมบูรณ์และสามารถตรวจสอบได้ (Ra < 0.4 μm ที่ขอบ) การประมวลผลภายหลังแบบพิเศษถือเป็นสิ่งสำคัญ

งานลบคมเคมีไฟฟ้า (ECD)

• กระบวนการ:จุ่มชิ้นส่วนไว้ในอ่างอิเล็กโทรไลต์ อิเล็กโทรดที่มีรูปทรงวางอยู่ในตำแหน่งใกล้กับเสี้ยน และกระแสไฟฟ้าที่ได้รับการควบคุมจะละลายเสี้ยนโดยไม่ส่งผลกระทบต่อวัสดุฐาน

• ดีที่สุดสำหรับ:การขจัดเสี้ยนออกจากรูขวางภายใน จุดตัดของพอร์ตไฮดรอลิก และช่องภายในที่ซับซ้อนซึ่งไม่สามารถเข้าถึงได้ด้วยกลไก

• การยืนยัน:ECD สร้างขอบที่เรียบและรัศมีสมบูรณ์แบบ ซึ่งไม่มีเสี้ยนในตัว ไม่ใช่แค่เอาออกด้วยกลไกเท่านั้น นี่เป็นสิ่งสำคัญสำหรับการตรวจสอบการทำความสะอาดในการใช้งานด้านสุขอนามัย

การเก็บผิวละเอียดจำนวนมาก (การสั่นสะเทือนและแรงเหวี่ยง)

• กระบวนการ:ชิ้นส่วนจะถูกวางในอ่างที่มีสารกัดกร่อนและสารประกอบ การเคลื่อนที่แบบสั่นหรือแบบแรงเหวี่ยงทำให้เกิดการตัดที่สม่ำเสมอและนุ่มนวลบนขอบทั้งหมด

• สื่อ:ใช้สื่อสำหรับขัดถูแบบเซรามิกหรือพลาสติกที่ขึ้นรูปแล้วเพื่อให้ได้รัศมีสม่ำเสมอ สำหรับสเตนเลส ให้เติมสารยับยั้งลงในสารประกอบสูตรน้ำเพื่อป้องกันการกระแทกและการเกิดสนิมระหว่างชิ้นส่วน

• ผลลัพธ์:ได้รัศมีที่สม่ำเสมอตั้งแต่ 0.05 มม. ถึง 0.2 มม บนขอบภายนอกทั้งหมดและขอบภายในที่เข้าถึงได้ ให้พื้นผิวก่อนการทู่ที่ดีเยี่ยม

เครื่องขัดแบบไหล (AFM)

• กระบวนการ:โพลีเมอร์ที่มีความหนืดและมีฤทธิ์กัดกร่อนจะถูกอัดผ่านหรือข้ามทางเดินและขอบภายในของชิ้นส่วน

• ดีที่สุดสำหรับ:การขัดและลบคมรูปทรงภายในที่ซับซ้อน เช่น ตัวหัวฉีดน้ำมันเชื้อเพลิง ท่อร่วม และอุปกรณ์ฟลูอิกที่ซับซ้อน

• จุดข้อมูล:AFM สามารถปรับปรุงการตกแต่งพื้นผิวของรูภายในจาก Ra 1.6 μm เป็น Ra 0.2 μm ขณะเดียวกันก็รัศมีขอบไปพร้อมๆ กัน ซึ่งช่วยลดความต้านทานการไหลของของไหลและความปั่นป่วนได้อย่างมาก

2.4 การทำทู่: ขั้นตอนสุดท้ายสำหรับการปฏิบัติงาน

หลังจากที่ขจัดครีบทั้งหมดออกแล้ว การทำฟิล์มทู่มีความสำคัญอย่างยิ่งในการฟื้นฟูชั้นออกไซด์ที่ทนต่อการกัดกร่อน โดยเฉพาะอย่างยิ่งเมื่อวัสดุถูกสัมผัส

• การทำความสะอาดล่วงหน้าที่สำคัญ:สารตกค้างของตัวกลางที่มีฤทธิ์กัดกร่อนและของเหลวในการตัดทั้งหมดจะต้องถูกกำจัดออกให้หมดด้วยการทำความสะอาดอัลตราโซนิกก่อนที่จะสร้างฟิล์ม สารปนเปื้อนจะยับยั้งกระบวนการ

• กระบวนการ:การแช่ในอ่างกรดซิตริกหรือกรดไนตริกตามมาตรฐาน ASTM A967 วิธีนี้จะละลายอนุภาคเหล็กอิสระที่ฝังอยู่ในพื้นผิว (ผลพลอยได้จากการตัดเฉือน) และเพิ่มคุณค่าให้กับชั้นโครเมียม

• การยืนยัน:ความสำเร็จได้รับการตรวจสอบด้วยการทดสอบคอปเปอร์ซัลเฟตหรือการทดสอบสเปรย์เกลือเพื่อให้แน่ใจว่าชั้นพาสซีฟไม่เสียหายและชิ้นส่วนจะไม่สึกกร่อนในการให้บริการ

3. การใช้ชิ้นส่วนสแตนเลสไร้เสี้ยน

• การแพทย์และศัลยกรรม:รากฟันเทียม เพลาเครื่องมือผ่าตัด ที่จับเข็ม คีมตัดชิ้นเนื้อ

• อาหารและเครื่องดื่ม:วาล์ว, โรเตอร์ปั๊ม, ฟิตติ้ง, ใบมีดสไลซ์เนื้อ

• การบินและอวกาศและระบบไฮดรอลิกส์:ส่วนประกอบของระบบเชื้อเพลิง แกนวาล์ว บล็อกท่อร่วมไอดี ลูกสูบไฮดรอลิก

• เซมิคอนดักเตอร์:ส่วนประกอบการจัดการแผ่นเวเฟอร์ ชิ้นส่วนระบบส่งก๊าซ

4. ข้อพิจารณาด้านต้นทุนและประกันคุณภาพ

ต้นทุนมีอิทธิพลต่ออะไร?

1. ความซับซ้อนของชิ้นส่วน:จำนวนคมตัด รูตัน และทางแยกภายในส่งผลโดยตรงต่อเวลาในการลบคมและการเลือกวิธีการ

2. ข้อกำหนดคุณภาพขอบ:การเรียกแบบ "ไร้เสี้ยน" โดยทั่วไปมีค่าใช้จ่ายน้อยกว่าที่ระบุไว้"รัศมีขอบสูงสุด 0.05 มม. ต่อ ISO 13715"

3. วิธีการลบคม:การลบคมภายในวงจรเป็นวิธีที่คุ้มค่าที่สุด ECD และ AFM เป็นกระบวนการที่มีต้นทุนสูงกว่าซึ่งสมเหตุสมผลโดยฟังก์ชันชิ้นส่วน

4. การรับรองและเอกสารประกอบ:ข้อกำหนดทางการแพทย์ (ISO 13485) และการบินและอวกาศ (AS9100) สำหรับการตรวจสอบความถูกต้องและการตรวจสอบย้อนกลับของล็อตสินค้าเพิ่มต้นทุน

การตรวจสอบคุณภาพ:

• วิธีการสัมผัส:ใช้อุปกรณ์ลบคมแบบมืออาชีพ (เช่น หินลับคม) หรือใช้นิ้วชี้ไปตามขอบ การจับใดๆ บ่งบอกถึงเสี้ยน

• วิธีการมองเห็น:ใช้กล้องจุลทรรศน์ขนาดพกพา 10x - 30x เพื่อตรวจสอบขอบภายใต้แสงที่ดี

• การวัด:สามารถใช้โปรไฟล์มิเตอร์ในการวัดและบันทึกรัศมีขอบตามจริงได้

5. คำถามที่พบบ่อย

คำถามที่ 1: ฉันไม่สามารถระบุ "ไร้เสี้ยน" บนภาพวาดแล้วได้ชิ้นส่วนที่สมบูรณ์แบบได้หรือไม่
ตอบ:"ไร้เสี้ยน" เป็นเรื่องส่วนตัวและเปิดให้ตีความได้ สำหรับการใช้งานที่สำคัญ ให้ระบุมาตรฐาน (เช่น "ไร้เสี้ยนตามมาตรฐาน ISO 13715 Class F") และกำหนดสภาพคมตัดสูงสุดที่อนุญาต ลองเพิ่มหมายเหตุ เช่น "ขอบทั้งหมดที่จะหักให้มีรัศมีสูงสุด 0.1 มม."

คำถามที่ 2: อะไรคือข้อผิดพลาดที่พบบ่อยที่สุดที่ทำให้เกิดเสี้ยนที่ไม่ดีในชิ้นส่วนที่ถูกกลึง?
ตอบ:การใช้เม็ดมีดทื่อหรือไม่ถูกต้องในการเก็บผิวละเอียด และการควบคุมเศษไม่ดี เศษที่ยาวและเป็นเส้นพันพันรอบชิ้นส่วนและฉีกพื้นผิวทำให้เกิดครีบขนาดใหญ่ ปรับรูปทรงร่องคายเศษและแรงดันน้ำหล่อเย็นให้เหมาะสมเพื่อสร้างเศษรูปทรง "6" หรือ "9" ขนาดเล็กที่สามารถจัดการได้

คำถามที่ 3: การทำทู่ช่วยขจัดเสี้ยนหรือไม่
ตอบ:ไม่ การทำทู่เป็นกระบวนการทางเคมีที่ช่วยขจัดสิ่งปนเปื้อนบนพื้นผิวแต่ไม่ได้ขัดหรือตัดโลหะ ครีบทั้งหมดต้องถูกกำจัดออกให้หมดก่อนที่จะทำฟิล์ม เนื่องจากกรดจะโจมตีเศษเสี้ยนที่บางและแข็งตัวเป็นพิเศษ ซึ่งอาจสร้างหลุมที่มีฤทธิ์กัดกร่อนที่ฐานของมันได้
